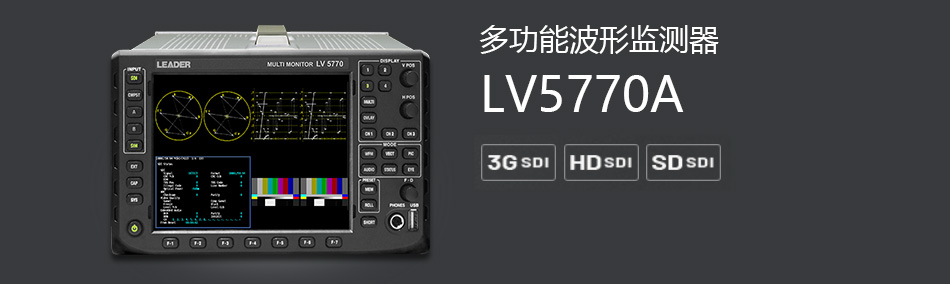

LV5770是根據使用目的和環境選擇相應功能單元組合的多功能波形監測儀。
LV5770實現了支持3G-SDI和HD雙鏈路信號，并支持HD-SDI、SD-SDI信號的多格式經濟型設備。應用了2路SDI信號同時監看功能和SDI信號幀數據捕獲功能。
視音頻延時測量功能等利達電子成熟技術。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！

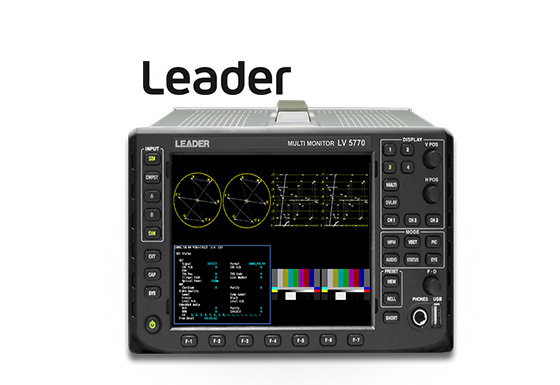

XGA清晰度的畫面顯示和DVI-D輸出端口
顯示部分采用的LCD是6.3英寸的XGA（有效領域1024×768）清晰度液晶。顯示畫面可以通過支持Single Link T.M.D.S的DVI-D接口輸出，在外接的LCD顯示器中擴大顯示。
PIC MONI OUTPUT輸出
將輸入的被測試SDI信號通過PIC MONI OUTPUT輸出，提供支持HDMI輸入的設備使用。（需要配置LV 5770A或08或09A選件）模擬復合信號輸入（LV 5770SER03A）時無法輸出PIC MONI OUTPUT的數字信號。
幀數據捕獲 / 畫面捕獲功能
支持SDI信號1幀數據捕獲功能。
具備了手動捕獲和針對錯誤幀數據（色域）自動捕獲兩種模式。出現錯誤數字時自動捕獲功能便于分析錯誤原因。除此之外還支持將顯示畫面用靜止圖像的形式捕獲功能。

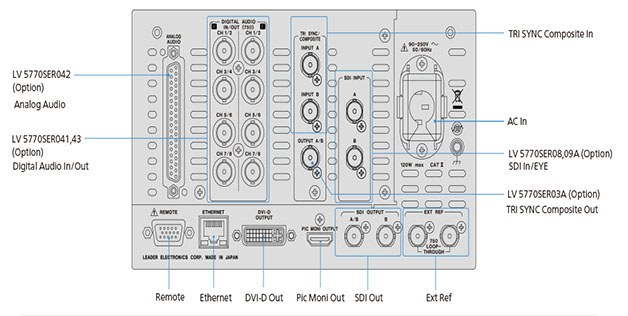

外部遠程控制接口
外部遠程控制接口配置了網絡接口和遙控接口。
網絡接口可以用電腦連接的方式應用TELNET軟件遠程控制、FTP的文件傳輸?shù)葢谩＿b控接口SNMP可以遠程操作并監測錯誤等應用，通過遙控接口可以調出預設操作、切換輸入信號、錯誤信息輸出等運行。
耳機接口
可以主觀監聽音頻效果。（需要選購LV 5770SER41/43選件）

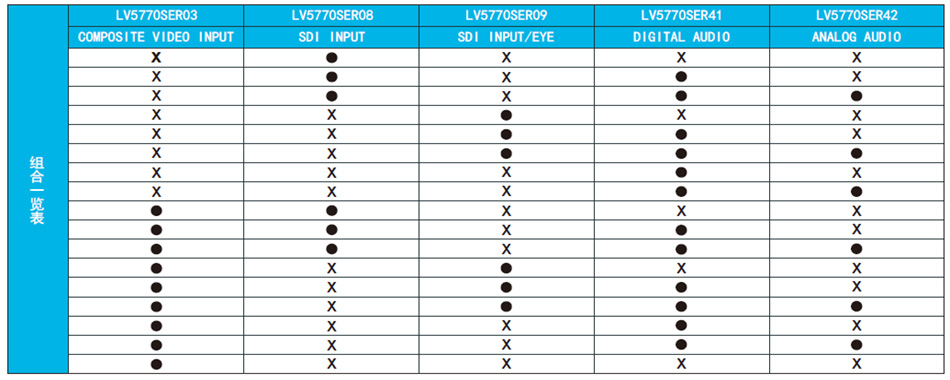

選件信息
LV 5770SER03A | TRI SYNC/COMPOSITE
支持NTSC/PAL格式的模擬復合視頻信號。3電平同步信號監看。
LV 5770SER08 | SDI INPUT*
3G/HD雙鏈路/HD/SD-SDI格式信號支持。2路信號重疊顯示或并列顯示。可以輸入2路SDI信號。
LV 5770SER09A | SDI INPUT/EYE*
LV 5770SER08功能上追加了眼圖顯示測量功能。(眼圖顯示時2路SDI切換使用)
LV 5770SER41/43 | DIGITAL AUDIO (標配響度功能)
支持嵌入音頻、外部輸入AES/EBU數字音頻。(4端口8通道可以切換的方式測量8端口16通道信號)
LV 5770SER42 | ANALOG AUDIO
模擬音頻可以支持8通道。(8通道測量時需要配合LV 5770SER41/43選件使用)
* LV 5770SER08和LV 5770SER09A不能同時安裝。
產品外形尺寸
