低亮度到高亮度的超高對比度高精度2維色度亮度計UA-200的上位機種!

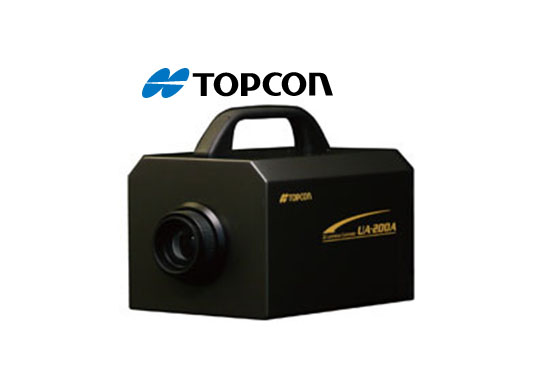

2維色度亮度計「UA-200A」為可高精度測定FPD及汽車儀表盤、照明等的亮度?色度的均勻性的2維色度亮度計「UA-200」的上位機種。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
2維色度亮度計「UA-200A」為可高精度測定FPD及汽車儀表盤、照明等的亮度?色度的均勻性的2維色度亮度計「UA-200」的上位機種。
將過去產品改良，擴大低亮度的測定范圍，達成0.005cd/m2～的測定，且追加layer功能，可一次測量低亮度到高亮度。
| 鏡頭畫角 | 機器名稱 |
| 標準鏡頭 | UA-200AS |
| 標準＋広角輔助鏡 | UA-200AWS |
| 望遠鏡頭 | UA-200AT |
- 寬廣的測定范圍：0.005～1,000,000cd/m2
- 追加Layer功能：可一次測量低亮度到高亮度
- 色度精度高：使用新開發的光學濾片，實現了高達±0.008以內的高色度精度
- 最快1秒的高速測定：通過測定運算的最優化處理，大幅縮短了測定時間*單純測定亮度時
- 搭載140萬像素CCD： 最多可測1,376×1,024個像素
- LCD及相關材料、OLED等的亮度、色度MURA評價
- 汽車操作面板、汽車音響等的發光分布特性評價
- LED照明、OLED照明的發光部以及照射面的亮度與色度MURA評價

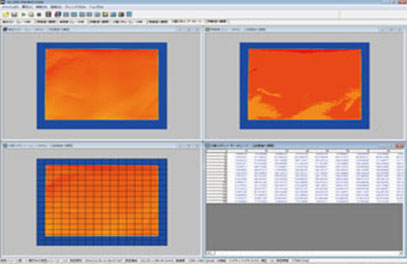

| 疑似色 | 等高線 | 分割點 | ||
|
|
|
||
|
對測定數據進行任意配色來顯示亮度色度的測定數據。 最適合于MURA測定。 |
等間隔劃分三刺激值,相同值用一條線連接后呈階梯狀顯示。 | 測定圖像以格子分割顯示，算出每個格子內的平均測定值。 |
| 規格點顯示 | 任意點畫面 | 斷面圖畫面 | ||
|
|
|
||
| 依據JEITA(EIAJ ED-2522/ED-2710)等4種定型規格來測定。測定點的形狀及數量，可以根據客戶需求來選擇。 |
可以在畫面上任意配置最多高達 999個點的測定點，并可保存 任意配置點的位置。 |
可以在畫面上任意配置最多高達 999個點的測定點，并可保存 任意配置點的位置。 |
| 色度圖畫面(x,y/u',v') | 3D畫面 | 統計圖顯示 | ||
|
|
|
||
|
能夠在色度圖上確認測定值的色度 分布狀況。也可以放大后顯示色度 畫面。 |
能夠以3維形式變換并顯示三刺激值的疑似色，并可在實景畫面上調整顯示角度。 |
以縱軸為頻度、橫軸為三刺激值 來顯示分布統計圖表。 |
| 輪廓排列示意 | 時間序列示意圖 | |||
|
|
|||
| 能夠顯示眾多排列后的測定示意畫面，從而可以簡便地選擇所需要的文件。 |
能夠以折線方式顯示所指定的測定點隨 時間推移的變化量。 |
|
機種
|
UA-200A
|
|
|---|---|---|
|
光亮采集
|
140萬畫素 彩色CCD圖像傳感器
|
|
|
對物鏡
|
UA-200AS : 單焦點對物鏡 F=8.0mm
UA-200AWS : 單焦點對物鏡 F=5mm
UA-200AT : 單焦點對物鏡 F=35mm |
|
|
有功像素
|
1376×1024
|
|
|
數據位
|
14bit
|
|
|
測定范圍
|
0.005～1,000,000cd/m2
|
|
|
亮度直線性*1
|
±2% (超過1cd/m2 ) 、±3% (0.005～1cd/m2)
|
|
|
色度精度*1
|
±0.003 (超過1cd/m2 )、±0.005 (0.005～1cd/m2)
|
|
|
色度精度*2
|
±0.008*6
±0.005*7 |
|
|
面內MURA均勻性*1
|
亮度：±2%
色度：±0.003 |
|
|
重復精度
|
亮度：0.3%*2 (超過1cd/m2 ) 、±0.5% (0.005～1cd/m2)
|
|
|
色度：0.001 (超過1cd/m2 )*3、色度：0.002 (0.005～1cd/m2)*3
|
||
|
測定時間
|
亮度測定：最快1.5秒 100cd/m2(含傳送時間)
亮度色度測定：最快3.5秒 100cd/m2(含傳送時間) |
|
|
穩定性
|
亮度：1%
|
|
|
再現行
|
亮度：2%
|
|
|
溫度特性
|
亮度：±3% (25℃基準 0～40℃)
|
|
|
濕度特性
|
亮度：±3% (相體濕度 85%以下、且無凝露)
|
|
|
界面
|
LAN (Gigabit Ethernet)
|
|
|
外形尺寸
|
280×162×194mm(UA-200AS)
311×162×194mm(UA-200AWS) 307×162×194mm(UA-200AT) |
|
|
質量
|
約3.9kg (UA-200AS)
約4.12kg (UA-200AWS) 約4.45kg (UA-200AT) |
|
*1 ： 針對標準A光源
*2 ：在CCD中心位置評價
*3 ：以CCD中心位置為基準
*4 ：最大值-最小值
*5 ：2σ時
*6 ： 亮度基準面和彩色濾片組合時
(O-55,Y-48,A-73B,IRA-05,T-44,R-61,B-46,V-44,G-54)
*7 ：本公司基準面板（RGBW）

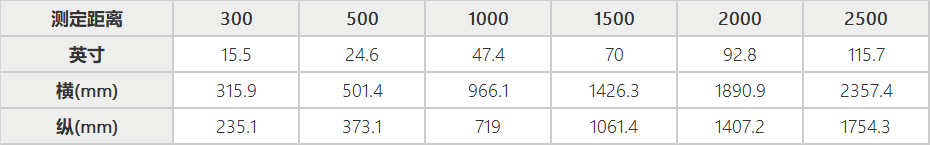

UA-200AWS:標準鏡頭+廣角輔助鏡時

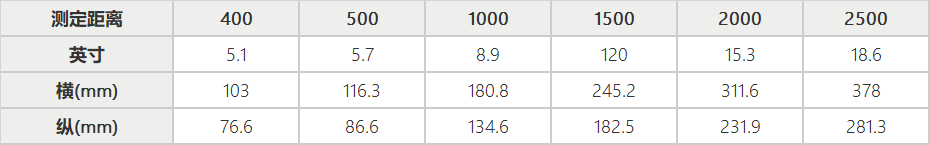

UA-200AT:望遠鏡頭
*從物鏡金屬件前端開始的距離
